Pesquisando no youtube encontrei esse video :
Criei a minha versão utilizando as sobras de madeira e um cano velho de guarda-sol :
Criei a minha versão utilizando as sobras de madeira e um cano velho de guarda-sol :
A idéia de criar este blog foi para compartilhar o conhecimento e a evolução da construção de um Pinball Caseiro feito com Arduino. (The idea about this blog is to share the knowledge and the evolution of how to build a homemade Custom Pinball with Arduino.)
Técnica de Wire Wrapping (enrolar fios)
Essa é a dica pra quem não gosta de Solda.
Usando uma placa universal e soquetes com pernas maiores , você pode utilizar a técnica de wire wrapping :
O que você vai precisar :
- Placa Universal (tem de todos os tamanhos, escolha baseado no que vai montar)
- Soquete Torneado Wire Wrap 17,9mm
- Barra de pinos para Wire Wrapping
- Caneta ou enrolador de Wire Wrapping
- Fio de Wire Wrapping ( de 20 , 26 ou 30 AWG) , veja a especificação da Caneta de Wire Wrap que você tem (ou vai comprar)
Um exemplo que achei no Youtube :
Ligando muitos Leds com Arduino
Um dos grandes desafios do projeto pinball é a ligação de muitos Leds ... eles estão por toda parte.
Pesquisando encontrei quatro soluções :
1 - Usando o MAX 7219 (opção mais cara) modulo-matriz-de-leds-com-max7219
2 - Usando um Shift Register 74CH595 http://www.tr3sdland.com/2012/02/tutorial-arduino-0008-matriz-led-8x8-bicolor-74ch595/

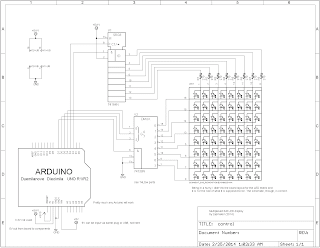

3 - Usando um 74LS164 (shift register) e um 74LS138 (demultiplexor) http://zapmaker.org/arduino/controlling-a-train-with-on-board-arduino/build-log-for-proof-of-concept-train-motion-analyzer/multiplexing-8x8-led-display/

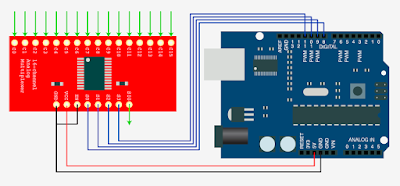

4 - Usando o Multiplexador 4067 (Custa 12 Reais no ML) :
https://www.tigoe.com/pcomp/code/arduinowiring/540/
Pesquisando encontrei quatro soluções :
1 - Usando o MAX 7219 (opção mais cara) modulo-matriz-de-leds-com-max7219
2 - Usando um Shift Register 74CH595 http://www.tr3sdland.com/2012/02/tutorial-arduino-0008-matriz-led-8x8-bicolor-74ch595/
3 - Usando um 74LS164 (shift register) e um 74LS138 (demultiplexor) http://zapmaker.org/arduino/controlling-a-train-with-on-board-arduino/build-log-for-proof-of-concept-train-motion-analyzer/multiplexing-8x8-led-display/
4 - Usando o Multiplexador 4067 (Custa 12 Reais no ML) :
https://www.tigoe.com/pcomp/code/arduinowiring/540/
10 maneiras para queimar seu Arduino
10 maneiras para queimar seu Arduino
Bom pessoal, o Arduíno é um dispositivo eletrônico e portanto muito fácil de ser queimado com qualquer ligação errada.
Então segue algumas dicas do que vocês NÃO podem fazer no seu Arduino.
1 - Curto-circuíto dos pinos de IO ao terra.
Configure um pino de IO para saída, em seguida, defina para alto. Agora ligue ao pino terra. Você já criou uma condição de sobrecorrente no pino de IO e ele será destruído.
2 - Curto-circuíto entre os pinos de IO.
Configure dois pinos de IO para saída, defina um alto e outro baixo. Agora ligue os pinos juntos. Você já criou uma condição de sobrecorrente em ambos os pinos de IO e eles serão destruídos.
3 - Aplicar sobretensão aos pinos de IO.
Aplique uma tensão superior a 5,5 V em qualquer pino de IO e o pino será destruído.
4 - Aplicar tensão com polaridade invertida na entrada de alimentação.
Alimente o seu Arduino através do pino conector Vin, mas inverta a polaridade da conexão de energia Vin / GND. Você vai destruir o Arduino e outros dispositivos conectados.
5 - Aplicar mais de 5V ao pino de 5V.
Aplique uma tensão de 6V ou superior ao pino de ligação 5V. Muitos componentes do Arduino vão ser destruídos, e esta tensão também pode aparecer na porta USB do seu computador, podendo danificá-lo.
6 - Aplicar mais de 3.6V ao pino de 3.3V.
Aplique uma tensão de 3.6V ou superior ao pino de ligação 3.3V. Muitos componentes do Arduino vão ser destruídos, e esta tensão também pode aparecer na porta USB do seu computador, podendo danificá-lo.
7 - Curto-circuíto entre os pinos Vin e GND.
Ligue o Arduino ao conector de alimentação DC e crie um curto entre o pino Vin e GND. O diodo de bloqueio será destruído e traços na PCB podem derreter.
8 - Aplicar 5V de energia externa com o pino Vin com carga.
Se você está alimentando a 5V o pino conector 5V e tem um circuito ligado ao pino Vin (ou ter curto-circuíto Vin para GND), em seguida, a corrente fluirá para trás através do regulador de 5V e irá destruí-lo.
9 - Aplicar mais de 13V ao pino reset.
Se aplicar mais de 13V ao pino conector Reset o microcontrolador ATmega328P será danificado.
10 - Exceder corrente total microcontrolador
Configure pelo menos 10 pinos de IO para alto e chamar a 20mA de cada um (por exemplo, a iluminação de 10 LEDs). Você já excedeu a oferta total para o microcontrolador e ele será danificado.
Então segue algumas dicas do que vocês NÃO podem fazer no seu Arduino.
1 - Curto-circuíto dos pinos de IO ao terra.
Configure um pino de IO para saída, em seguida, defina para alto. Agora ligue ao pino terra. Você já criou uma condição de sobrecorrente no pino de IO e ele será destruído.
2 - Curto-circuíto entre os pinos de IO.
Configure dois pinos de IO para saída, defina um alto e outro baixo. Agora ligue os pinos juntos. Você já criou uma condição de sobrecorrente em ambos os pinos de IO e eles serão destruídos.
3 - Aplicar sobretensão aos pinos de IO.
Aplique uma tensão superior a 5,5 V em qualquer pino de IO e o pino será destruído.
4 - Aplicar tensão com polaridade invertida na entrada de alimentação.
Alimente o seu Arduino através do pino conector Vin, mas inverta a polaridade da conexão de energia Vin / GND. Você vai destruir o Arduino e outros dispositivos conectados.
5 - Aplicar mais de 5V ao pino de 5V.
Aplique uma tensão de 6V ou superior ao pino de ligação 5V. Muitos componentes do Arduino vão ser destruídos, e esta tensão também pode aparecer na porta USB do seu computador, podendo danificá-lo.
6 - Aplicar mais de 3.6V ao pino de 3.3V.
Aplique uma tensão de 3.6V ou superior ao pino de ligação 3.3V. Muitos componentes do Arduino vão ser destruídos, e esta tensão também pode aparecer na porta USB do seu computador, podendo danificá-lo.
7 - Curto-circuíto entre os pinos Vin e GND.
Ligue o Arduino ao conector de alimentação DC e crie um curto entre o pino Vin e GND. O diodo de bloqueio será destruído e traços na PCB podem derreter.
8 - Aplicar 5V de energia externa com o pino Vin com carga.
Se você está alimentando a 5V o pino conector 5V e tem um circuito ligado ao pino Vin (ou ter curto-circuíto Vin para GND), em seguida, a corrente fluirá para trás através do regulador de 5V e irá destruí-lo.
9 - Aplicar mais de 13V ao pino reset.
Se aplicar mais de 13V ao pino conector Reset o microcontrolador ATmega328P será danificado.
10 - Exceder corrente total microcontrolador
Configure pelo menos 10 pinos de IO para alto e chamar a 20mA de cada um (por exemplo, a iluminação de 10 LEDs). Você já excedeu a oferta total para o microcontrolador e ele será danificado.
Retirado do : http://ruggedcircuits.com/html/ancp01.html
O Cérebro do Pinball
Aqui nessa foto mostra o que controla o Pinball :
1 - Ventoinha 12v para esfriar o Arduino Mega com o MP3
2 - Arduinos Megas (como disse em outro Post, se fosse hoje compraria o Arduino Due)
1 - Shield de MP3
2 - Placas "4 Channel MOSFET IRF540" (Para acionar as bobinas de 48v)
1 - Shield de MP3
2 - Placas "4 Channel MOSFET IRF540" (Para acionar as bobinas de 48v)
1 - relé 5v / 30A (para acionar a bobina de retorno de bola)
1 - Rele SSD 25A (para ligar os flippers)
As ligações ... Evoluindo (atualização 21/09/2015)
As ligações ... Evoluindo (atualização 21/09/2015)
Como colocar ou retirar os Inserts (Lentes acrílicas) no Playfiled
Achei um video interessante para retirar os inserts no playfield usando um Soprador térmico :
Novo Playfield
Andei trabalhando no novo playfield , com inserts novos , as poucos vou colocando mais fotos :
.jpg)
.jpg)
